グランドデザインコンテスト受賞作品

第2回最優秀賞

南生田の家

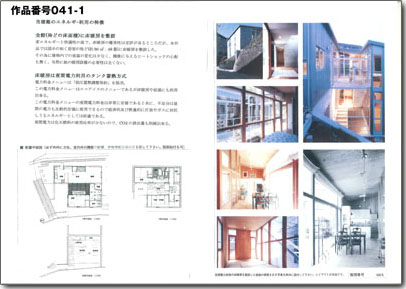

南生田の家

画像をクリックするとPDFが見られます。

基本情報

  ■作品名 南生田の家
  ■所在地 神奈川県川崎市
  ■用 途 住宅
  ■設 計 スタジオアルテック
  ■施 工 (株)岩本組
  ■熱システム 富士プラント・アルコ(株)
  ■応募者 スタジオアルテック

建築物の概要

  ■RC造 2階建て
  ■延べ床面積 146.5平方m(45坪)

グランドデザインの概要

  ■夜間電力利用の蓄熱式熱システム
  ■床暖房・給湯・浴槽加温
  ■床暖房・給湯用電力容量(低圧蓄熱調整契約)
   6kW(3相200V)+都市ガス併用

本システムの特長

1. 床暖房・給湯・浴槽加温等に低圧蓄熱調整契約を利用し経済性と快適性を実現。低圧蓄熱調整契約を利用しての蓄熱システムであるため温熱が経済的に創れます。

2. 低圧蓄熱調整契約の夜間料金は約6円/kWの非常に安価な電力を使用するため経済的である。

3. 床暖房の耐用年数はRC造の為、60年の耐用年数の保証がある。

4. 熱源機器は20年間のフルメンテナンス契約に加入しており長い耐用年数が保証されています。

評価

評価 項目(システムに対する一般的な項目は(1)〜(10)迄で、(11)〜(12)は特記事項です)
 [は特に優れている は一般的な評価です。]

評価
項目

(1)電力負荷の平準化(夜間電力の使用比率60%)による社会的な貢献。

■経済効果も一般的な電化住宅と比較して約80,000円/年のコストダウンがある。

(2)CO2の削減量:

■CO2の削減は、夜間電力を0.2kg/kWとし昼間電力を0.5kgのCO2の発生とすると年間で4,380kgのCO2の削減が実現する。

(3)床暖房の敷設面積の比率と耐久性(保証値)及びランニングコストの保証の有無について

(a)建物の延べ床面積に対して床暖房の敷設面積の比率:51%
(b)床暖房パネル部の耐用年数  :RC造であるので60年保証
(c)床暖房の関連機器の太陽光発電:20年
(d)ランニングコストの保証値  :エアコン暖房の50%以下の保証。

(4)蓄熱方式は個別制御が可能なタンク蓄熱式であり、冷・暖房、給湯、浴槽加温熱機器は20年間のフルメンテナンス契約により安心。
(5)当該建築についてはコージェネ、ソーラー発電等の利用は無い。
(6)当該建築においてはバイオマスエネルギーの利用は無い。

(7)冷房コストの低減対策は特になし。

(8)災害時対策:

■断水は600Lの蓄熱タンクの水が災害時には利用できる。
■ガス遮断時は電力の利用で賄う。
■停電時の対策は特に無いが、蓄熱容量が大きい為に一般的な建築より有利。

(9)無管理状態の際の安全性の確保:

■幼児や老人のみの在宅時、就寝中、及び留守の時は燃焼機器は使用せずにオール電化で対応。

(10)バイオマスエネルギーの利用は特になし。
(11)新エネルギ−等の斬新的な利用も特になし。

(12)シックハウスと廃棄物処理の対策:

■床暖房のパネル及び配管は全て銅製であり、シックハウス等には好影響の素材である。銅製の製品は廃棄物としても高額で引き取ってもらえるので環境負荷が極めて少ない。


[結 論]

は特に優れていると評価された項目で7項目有ります。
は一般的な評価の項目で5項目です。
以上の総合的な観点から長期間の耐用年数と共に「経済的」で 「環境に好適」で「快適性」に優れた建築と判断されます。


評価協力:グランドデザイン・コンテスト技術事務局
     富士プラント・アルコ(株)技術部 篠崎・劉/他
