グランドデザインコンテスト受賞作品

第2回最優秀賞

国立の家

国立の家

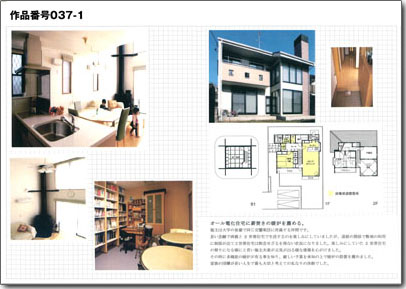

画像をクリックするとPDFが見られます。

基本情報

  ■作品名 国立の家
  ■所在地 東京都国立市
  ■用 途 住宅
  ■設 計 北村設計・企画事務所
  ■施 工 (株)シオノ
  ■システム 富士プラント・アルコ(株)
  ■応募者 北村設計・企画事務所

建築物の概要

  ■木造2階建て
  ■延べ床面積 133.67平方m(40.44坪)

グランドデザインの概要

  ■夜間電力利用と多機能暖炉【フレームアート】使用のタンク
   蓄熱式熱システム
  ■床暖房・給湯・浴槽加温
  ■床暖房・給湯用電力容量(低圧蓄熱調整契約)
   6kW(3相200V)+10kW(単相200V)

本システムの特長

1. 床暖房・給湯・浴槽加温等に夜間電力と暖炉の熱を利用し経済性と快適性を実現。

2. 春期、秋期等の中間期は給湯と暖房の負荷が減少するため、基本料金の節約の為に3相200Vの低圧蓄熱調整契約の電力を「切り:OFF」にして、通常の夜間電力のみの通電で対応します。

3. 床暖房の耐用年数はRC造部分は60年の耐用年数であり、その他の木造建築の部分は30年の耐用年数が保証されています。

4. 多機能の暖炉の採用によりCO2削減と電力消費量の削減を図っている。

5. 熱源機器はフルメンテナンス契約により、20年の長期使用に対して安心できる体制である。



評価

評価 項目(システムに対する一般的な項目は(1)〜(10)迄で、(11)〜(12)は特記事項です)
 [は特に優れている は一般的な評価です。]

評価
項目

(1)電力負荷の平準化(夜間電力の使用比率60%)による社会的な貢献。

■経済効果も一般的な電化住宅と比較して158,000円/年の削減効果あり経済的。(内多機能暖炉の経済効果は凡そ28,560円/年程度)

(2)CO2の削減量:

■CO2の削減は、夜間電力を0.2kg/kWとし昼間電力を0.5kgのCO2の発生とするとバイオマスエネルギーの効果と共に年間で5,900kg/年のCO2の削減が実現する。

(3)床暖房の敷設面積の比率と耐久性(保証値)及びランニングコストの保証の有無について

(a)建物の延べ床面積に対して床暖房の敷設面積の比率:52%
(b)床暖房パネル部の耐用年数  :60年保証
(c)床暖房の関連機器の耐用年数 :30年(ヒートポンプを除く)
(d)ランニングコストの保証値  :エアコン暖房の50%以下の保証

(4)蓄熱方式は個別制御が可能なタンク蓄熱式であり、冷・暖房、給湯、浴槽加温熱機器は20年間のフルメンテナンス契約により安心。
(5)当該建築についてはコージェネ、ソーラー発電等の利用は無い。
(6)当建築においてはバイオマスエネルギーは床暖房、給湯、浴槽加温、等の高度な利用を行っている。

(7)冷房コストの低減対策は特に無い。

(8)災害時対策:

■災害時対策:断水は約1,000Lの蓄熱タンクの水が災害時には利用できる。
■ガス遮断時は電力の利用で賄う。
■停電時の対策は多機能暖炉に依る暖房、給湯、浴槽加温、調理機能を確保。

(9)無管理状態の際の安全性の確保:

■幼児や老人のみの在宅時、就寝中、及び留守の時は燃焼機器は使用せずにオール電化で対応。

(10)薪焚きの暖炉に依り優れた「癒しの空間」を創造し家族全員が暖炉の廻りに集っている。
(11)その他の新エネルギ−等の斬新的な利用は特になし。

(12)シックハウスと廃棄物処理の対策:

■床暖房のパネル及び配管は全て銅製であり、シックハウス等には好影響の素材である。銅製の製品は廃棄物としても高額で引き取ってもらえ環境に与える負荷も減少する。


[結 論]

は特に優れていると評価された項目で9項目有ります。
は一般的な評価の項目で3項目です。
以上の総合的な観点から長期間の耐用年数と共に「経済的」で 「環境に好適」で「快適性」に優れた建築と判断されます。


評価協力:グランドデザイン・コンテスト技術事務局
     富士プラント・アルコ(株)技術部 篠崎・劉/他
